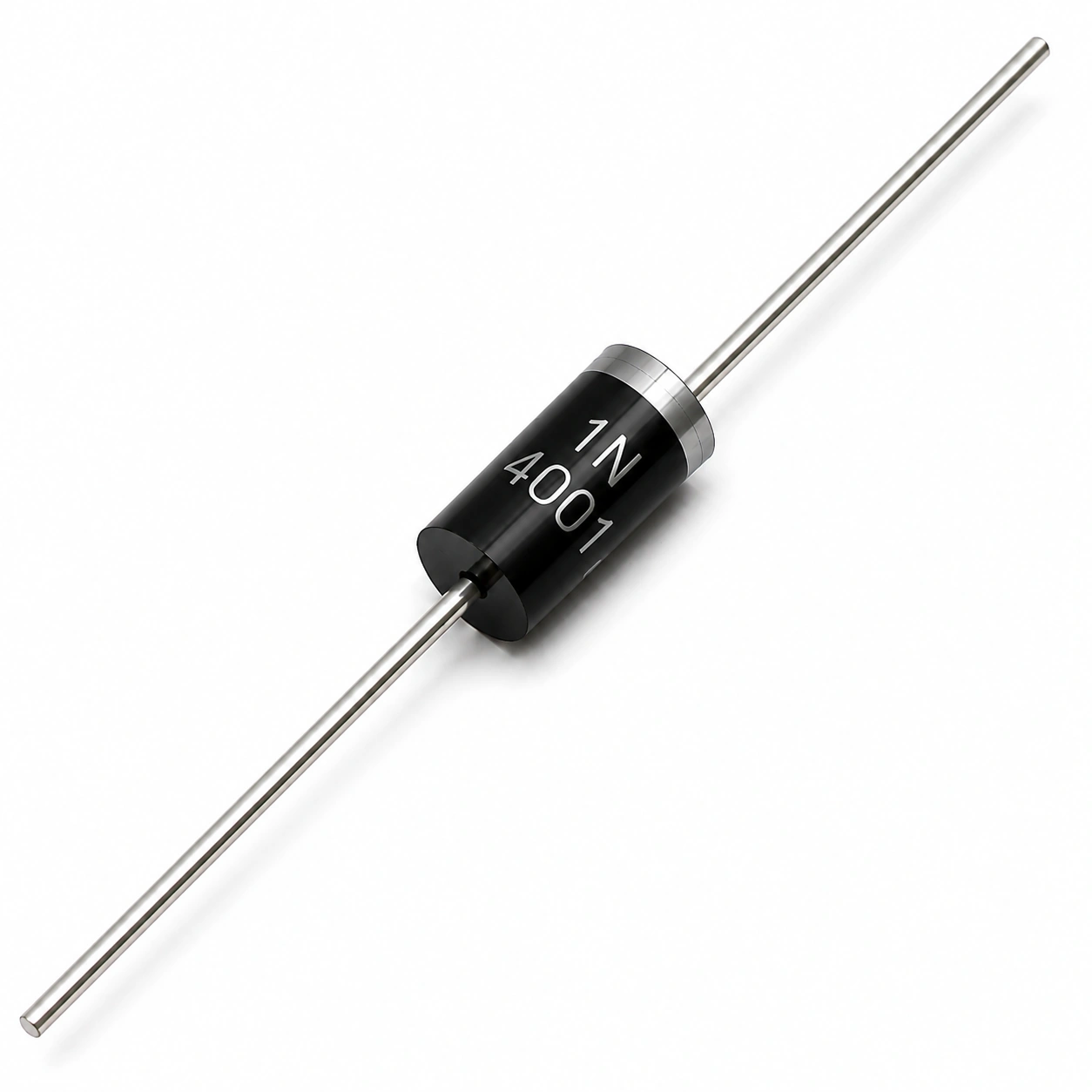

دیود 1N4001 یکی از پرکاربردترین دیودهای یکسوساز (Rectifier Diode) در مدارهای الکترونیکی است که برای یکسوسازی جریان متناوب (AC) به جریان مستقیم (DC)، حفاظت در برابر اتصال معکوس، هرزگرد (Flyback) در مدارهای رله و حذف ولتاژهای ناخواسته مورد استفاده قرار می‌گیرد.

این دیود با جریان نامی 1 آمپر و حداکثر ولتاژ معکوس 50 ولت، انتخابی مناسب برای منابع تغذیه، بردهای الکترونیکی، تجهیزات صنعتی، پروژه‌های آموزشی و تعمیرات انواع دستگاه‌های الکترونیکی است. بسته‌بندی استاندارد و کیفیت ساخت مناسب، آن را به یکی از قطعات ضروری هر جعبه ابزار الکترونیک تبدیل کرده است.

دیتاشیت :

datasheet.pdf

🔵 مشخصات فنی

• نام انگلیسی: Rectifier Diode 1N4001
• شماره قطعه: 1N4001
• نوع: دیود یکسوساز سیلیکونی
• حداکثر ولتاژ معکوس (VRRM): 50V
• جریان مستقیم متوسط (IF(AV)): 1A
• جریان لحظه‌ای (Surge Current): 30A
• افت ولتاژ مستقیم (VF): حدود 1.1V
• زمان بازیابی: استاندارد
• نوع پکیج: DO-41
• نوع نصب: پایه‌دار (Through Hole)
• جنس نیمه‌هادی: سیلیکون

🔵 ویژگی‌ها

• مناسب برای یکسوسازی جریان AC
• جریان نامی 1 آمپر
• تحمل ولتاژ معکوس تا 50 ولت
• افت ولتاژ مستقیم پایین
• کیفیت و پایداری بالا
• نصب آسان روی بردهای PCB
• مناسب برای تعمیرات و ساخت مدار

🔵 کاربردها

• منابع تغذیه AC به DC
• پل دیود و مدارهای یکسوساز
• حفاظت از مدار در برابر پلاریته معکوس
• دیود هرزگرد برای رله و بوبین
• شارژرها
• تجهیزات الکترونیکی
• پروژه‌های DIY و آموزشی
• تعمیرات بردهای الکترونیکی
