دانلود فایل pdf دیتاشیت :
🌈 مشخصات فنی LED RGB کاتد مشترک 5 میلیمتر
رنگ نور: قرمز، سبز و آبی (Red, Green, Blue)
طول موج (Wavelength):
قرمز: حدود 620–630 nm
سبز: حدود 568–570 nm
آبی: حدود 465–470 nm
شدت نور (Luminous Intensity): بین 8 تا 50 mcd (بسته به مدل و رنگ)
زاویه تابش (Viewing Angle): معمولاً 15° تا 40°
نوع لنز: شفاف (Clear) یا مات (Diffused)
ولتاژ کاری (Forward Voltage Vf):
قرمز: 1.8–2.2 ولت
سبز: 1.8–2.2 ولت
آبی: 2.8–3.3 ولت
جریان کاری (Forward Current If): 10–20 میلیآمپر (برای هر رنگ)
توان مصرفی: کمتر از ۰٫۱ وات
ولتاژ معکوس قابلتحمل (Vr): معمولاً 5V
دمای کاری: بین –40°C تا +85°C
نوع پکیج: Through-Hole (پایهدار)
قطر بدنه: 5 میلیمتر (T1-3/4)
جنس بدنه: اپوکسی مقاوم

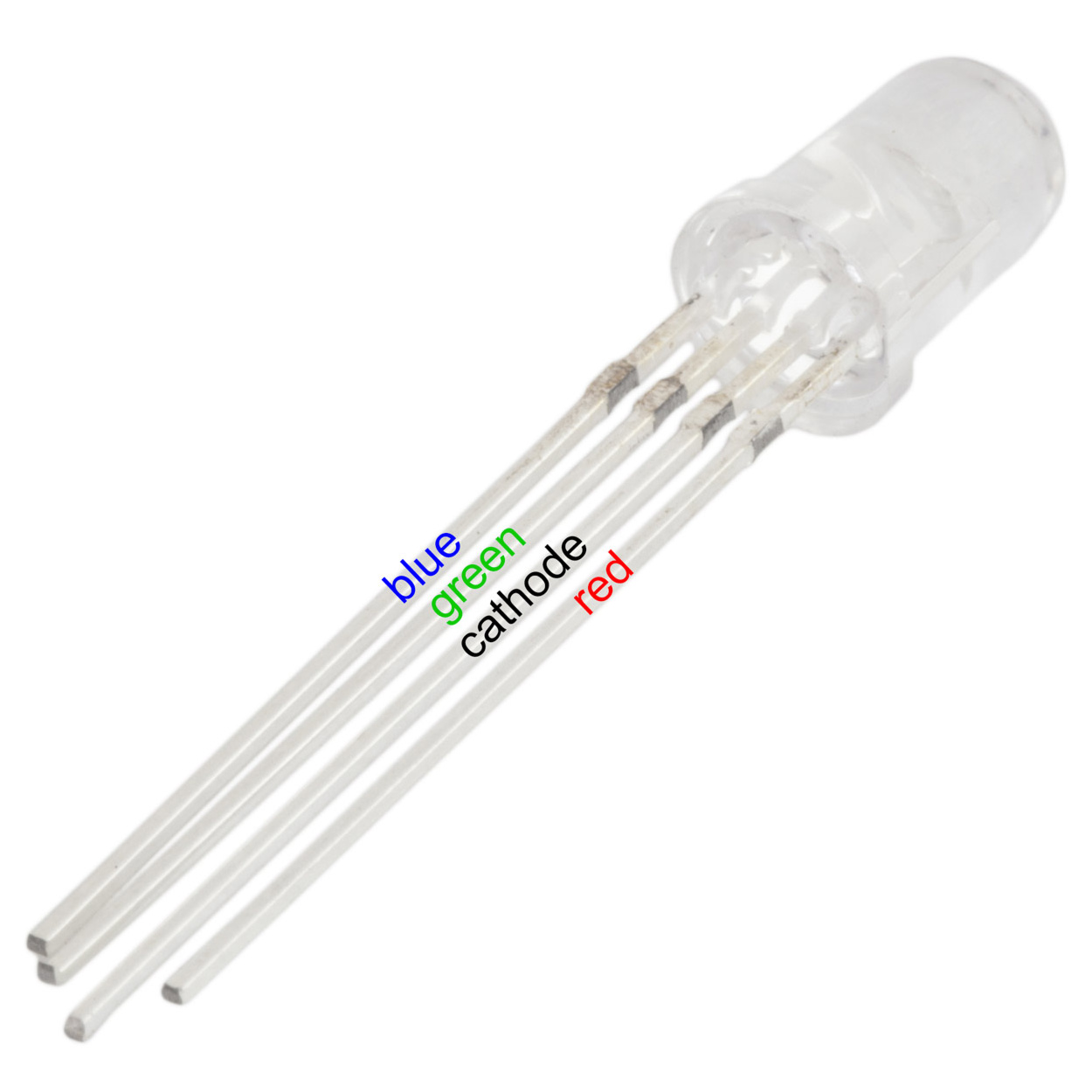

پایهها:
پایه کوتاه: کاتد مشترک (–)
پایههای بلند: آندهای جداگانه برای رنگهای R، G و B (+)
🌈 کاربردهای LED RGB کاتد مشترک 5 mm
نورپردازی ترکیبی: ساخت رنگهای مختلف با ترکیب RGB
نمایشگر و تابلوها: نورپردازی متحرک و تغییر رنگ
پروژههای آموزشی و آردوینو: آموزش کنترل رنگ و PWM
دکوراسیون و تزئینات: چراغهای دکوراتیو و نورهای هنری
مصارف عمومی: اسباببازیهای الکترونیکی، پنلهای کنترل و ریموتها
