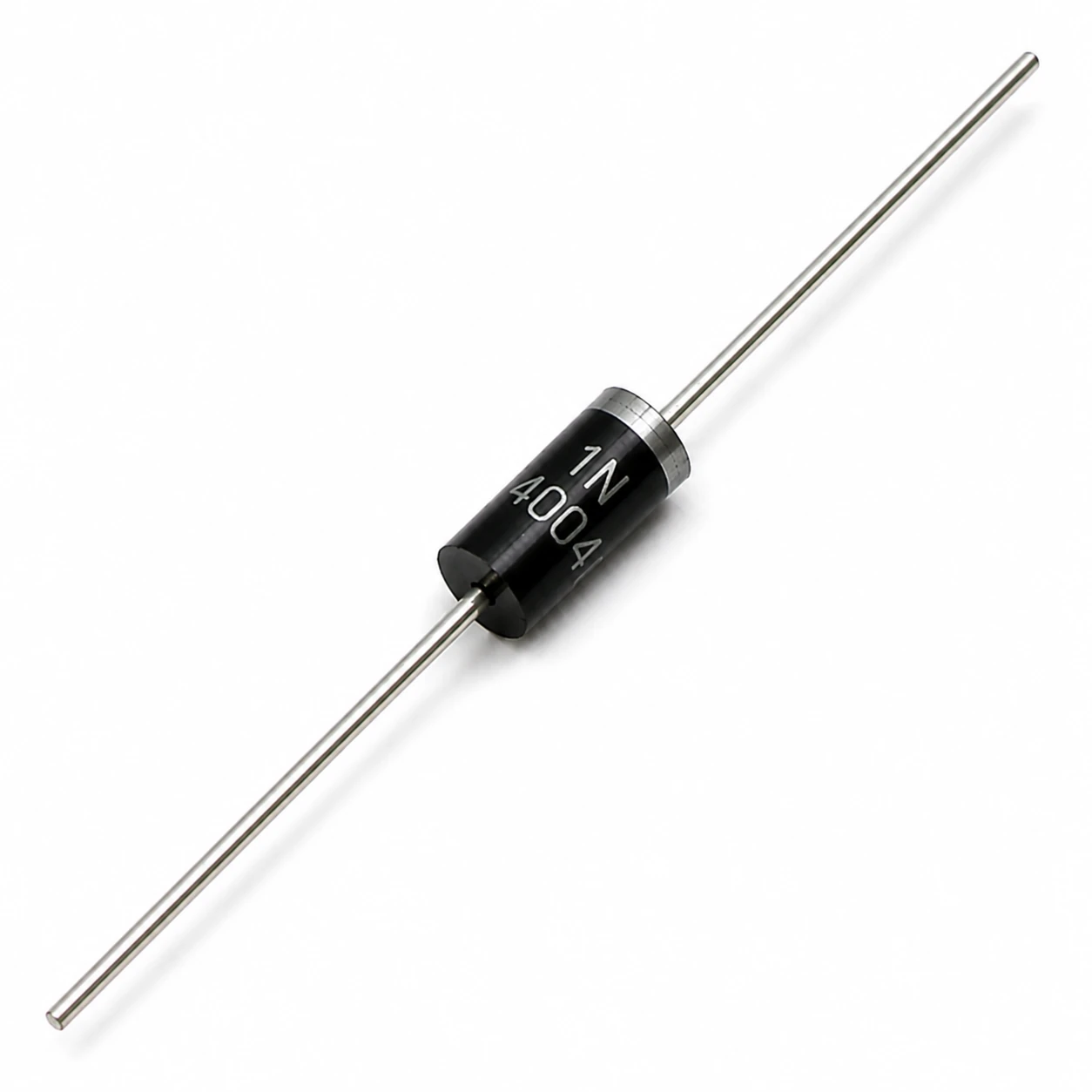

دیود 1N4004 یک دیود یکسوساز سیلیکونی با حداکثر ولتاژ معکوس 400 ولت و جریان مستقیم 1 آمپر است که در منابع تغذیه، مدارهای محافظ، تجهیزات صنعتی و انواع بردهای الکترونیکی کاربرد گسترده‌ای دارد. این دیود با عملکرد پایدار و قابلیت تحمل ولتاژ بالاتر نسبت به مدل‌های 1N4001 تا 1N4003، انتخابی مناسب برای مدارهایی با ولتاژ بیشتر محسوب می‌شود.

دیتاشیت :

datasheet.pdf

🔵 مشخصات فنی

• نام انگلیسی: Rectifier Diode 1N4004
• شماره قطعه: 1N4004
• نوع: دیود یکسوساز سیلیکونی
• حداکثر ولتاژ معکوس (VRRM): 400v
• جریان مستقیم متوسط (IF(AV)): 1A
• حداکثر جریان لحظه‌ای (IFSM): 30A
• افت ولتاژ مستقیم (VF): حداکثر 1.1V در جریان 1 آمپر
• زمان بازیابی: استاندارد
• نوع پکیج: DO-41
• نوع نصب: پایه‌دار (Through Hole)
• جنس نیمه‌هادی: سیلیکون
• دمای کاری پیوند: 55- تا 150+ درجه سانتی‌گراد

🔵 ویژگی‌ها

• مناسب برای یکسوسازی جریان AC به DC
• تحمل جریان مستقیم تا 1 آمپر
• تحمل ولتاژ معکوس تا 400 ولت
• افت ولتاژ مستقیم پایین
• قابلیت اطمینان و پایداری بالا
• نصب آسان روی بردهای PCB
• مناسب برای تعمیرات و ساخت مدارهای الکترونیکی

🔵 کاربردها

• منابع تغذیه AC به DC
• پل دیود و مدارهای یکسوساز
• حفاظت از مدار در برابر اتصال معکوس
• دیود هرزگرد برای رله، موتور و سیم‌پیچ
• شارژرهای الکترونیکی
• تجهیزات صنعتی و خانگی
• پروژه‌های آموزشی و DIY
• تعمیرات بردهای الکترونیکی
