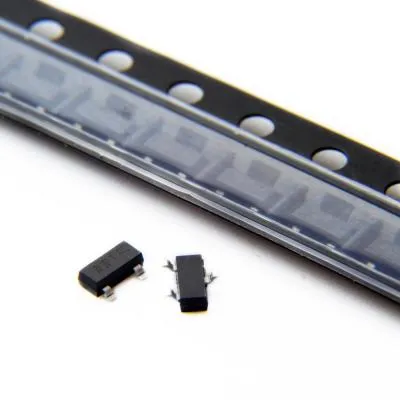

دیود BAT54C یک آرایه شاتکی دوگانه با کاتد مشترک است که برای مدارهای الکترونیکی کم‌جریان طراحی شده است. این قطعه با ولتاژ معکوس تکرارشونده 30 ولت و جریان مستقیم 200 میلی‌آمپر، به دلیل افت ولتاژ کم و سرعت سوئیچینگ بالا، در مدارهای سیگنال، مدارهای حفاظتی و تجهیزات الکترونیکی کوچک کاربرد دارد. پکیج SOT-23 با ابعاد فشرده، امکان نصب سطحی روی بردهای الکترونیکی را فراهم می‌کند.
دیتاشیت:
مشخصات فنی
نوع قطعه: آرایه دیود شاتکی دوگانه (Dual Schottky Diode)
مدل: BAT54C
ساختار دیودها: دو دیود با کاتد مشترک (Common Cathode)
حداکثر ولتاژ معکوس تکرارشونده: 30 ولت
حداکثر جریان مستقیم پیوسته: 200 میلی‌آمپر
حداکثر افت ولتاژ مستقیم: 0.8 ولت در جریان 100 میلی‌آمپر
حداکثر جریان نشتی معکوس: 2 میکروآمپر در ولتاژ معکوس 25 ولت
ظرفیت خازنی کل: حدود 10 پیکوفاراد
توان تلفاتی: تا 200 میلی‌وات، مطابق دیتاشیت سازنده
نوع نصب: سطح‌نصب (SMD)
پکیج: SOT-23 (SC-59)
تعداد پایه: 3 پایه
دمای کاری پیوند: وابسته به سازنده؛ معمولاً تا 125+ درجه سانتی‌گراد
کاربردها
مدارهای سوئیچینگ سریع
مدارهای محافظت از ورودی و خروجی
مدارهای محدودکننده ولتاژ
مدارهای پردازش و مسیریابی سیگنال
تجهیزات مخابراتی و الکترونیکی
مدارهای کم‌مصرف و فشرده
