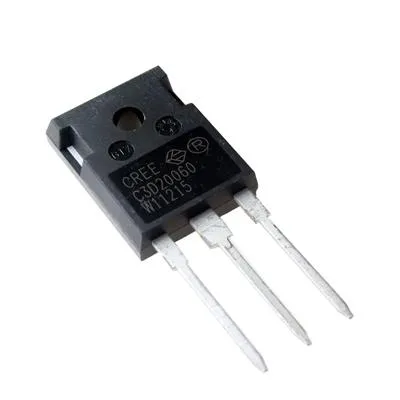

دیود C3D20060D محصول شرکت Wolfspeed، یک دیود شاتکی قدرت از جنس سیلیکون کارباید (SiC) با ولتاژ معکوس نامی 600 ولت است. این قطعه ساختار دوبل با کاتد مشترک دارد و از دو شاخه دیودی تشکیل شده که هرکدام جریان نامی 10 آمپر دارند؛ جریان کل نامی آن 20 آمپر است. فناوری SiC و شارژ بازیابی معکوس نزدیک به صفر، آن را برای مدارهای سوئیچینگ سریع و افزایش بازده تجهیزات قدرت مناسب می‌کند. پکیج آن TO-247-3 است که در کاربردهای مشابه معمولاً در خانواده پکیج‌های TO-247 قرار می‌گیرد.
دیتاشیت:
نوع قطعه : دیود شاتکی قدرت سیلیکون کارباید (SiC)
مدل : C3D20060D
برند : Wolfspeed
حداکثر ولتاژ معکوس تکرارشونده (VRRM) : 600 ولت
جریان متوسط هر شاخه دیود : 10 آمپر
جریان متوسط کل : 20 آمپر
ساختار دیود : دو دیود با کاتد مشترک
حداکثر افت ولتاژ مستقیم (VF) : 1.8 ولت در جریان 10 آمپر
حداکثر جریان نشتی معکوس : 50 میکروآمپر در ولتاژ معکوس 600 ولت
زمان بازیابی معکوس : تقریباً صفر
حداکثر توان تلفاتی : حدود 136.5 وات در دمای بدنه 25 درجه سانتی‌گراد
محدوده دمای پیوند کاری : 55- تا 175 درجه سانتی‌گراد
نوع نصب : نصب از طریق سوراخ (Through-Hole)
نوع پکیج : TO-247-3 / TO-247AC
تعداد پایه : 3 پایه
مارکینگ بدنه : C3D20060
منابع تغذیه سوئیچینگ (SMPS)
مدارهای تصحیح ضریب توان (PFC)
مبدل‌های DC-DC
مدارهای بوست (Boost converter)
دیود هرزگرد در مراحل اینورتر
مدارهای یکسوساز فرکانس بالا
تجهیزات الکترونیک قدرت و منابع تغذیه صنعتی
