دیودشاتکی 200 ولت 45 آمپر DSA90C200HB
share network
DSA90C200HB
...
(0)
(0)

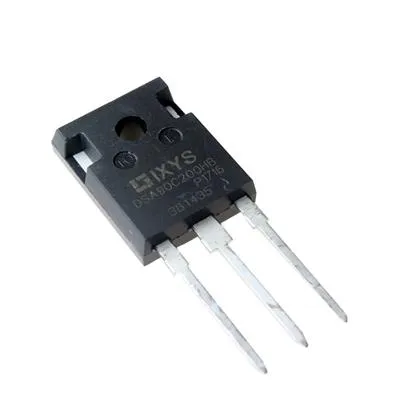

دیودشاتکی 200 ولت 45 آمپر DSA90C200HB

DSA90C200HB

رنگ و مدل کالا
DSA90C200HB
تعداد
+
_
عدد موجود
0
1,244,000 تومان
DSA90C200HB ، دیود DSA90C200HB ، دیود شاتکی 200 ولت ، دیود شاتکی 45 آمپر ، دیود شاتکی دوبل ، دیود کاتد مشترک ، دیود TO 247AC ، دیود TO 247AD ، یکسوساز شاتکی قدرت ، دیود منابع تغذیه سوئیچینگ ، خرید دیود شاتکی ، اهم لند ،

توضیح و ویژگی های مهم

نوع قطعه : دیود شاتکی قدرت دوبل مدل : DSA90C200HB برند : Littelfuse (IXYS) حداکثر ولتاژ معکوس تکرارشونده (VRRM) : 200 ولت جریان متوسط هر دیود (IF(AV)) : 45 آمپر جریان نامی دو دیود : 2×45 آمپر ساختار دیود : دو دیود با آندهای جداگانه و کاتد مشترک افت ولتاژ مستقیم (VF) : حدود 0.78 ولت، طبق مشخصات دیتاشیت حداکثر جریان مؤثر هر پایه (IRMS) : 70 آمپر حداکثر دمای پیوند : 175 درجه سانتی‌گراد محدوده دمای کاری : 55- تا 150 درجه سانتی‌گراد نوع نصب : نصب از طریق سوراخ (Through-Hole) نوع پکیج : TO-247AD / TO-247AC تعداد پایه : 3 پایه وضعیت سازگاری محیطی : مطابق با الزامات RoHS

سوالی دارید؟

برای مشاوره با شماره 09921656540 تماس بگیرید
محصولات مشابه
STPS40150CT
+
_
STPS40150CTدیودشاتکی 150 ولت 40 آمپرSTPS40150CT

دیودشاتکی 150 ولت 40 آمپرSTPS40150CT

0232,000 تومان
مشخصات محصول نظرات

دیود DSA90C200HB از خانواده دیودهای شاتکی قدرت شرکت Littelfuse با ریشه طراحی IXYS است. این قطعه از دو دیود شاتکی با کاتد مشترک تشکیل شده و هر دیود قابلیت تحمل جریان متوسط 45 آمپر و ولتاژ معکوس تکرارشونده 200 ولت را دارد. افت ولتاژ مستقیم پایین و تلفات سوئیچینگ کم، آن را برای یکسوسازی در منابع تغذیه سوئیچینگ و مدارهای مبدل توان مناسب می‌کند. پکیج آن از نوع TO-247AD است که معمولاً با عنوان TO-247AC نیز شناخته می‌شود.



دیتاشیت:

datasheet.pdf



مشخصات فنی

  • نوع قطعه : دیود شاتکی قدرت دوبل

  • مدل : DSA90C200HB

  • برند : Littelfuse (IXYS)

  • حداکثر ولتاژ معکوس تکرارشونده (VRRM) : 200 ولت

  • جریان متوسط هر دیود (IF(AV)) : 45 آمپر

  • جریان نامی دو دیود : 2×45 آمپر

  • ساختار دیود : دو دیود با آندهای جداگانه و کاتد مشترک

  • افت ولتاژ مستقیم (VF) : حدود 0.78 ولت، طبق مشخصات دیتاشیت

  • حداکثر جریان مؤثر هر پایه (IRMS) : 70 آمپر

  • حداکثر دمای پیوند : 175 درجه سانتی‌گراد

  • محدوده دمای کاری : 55- تا 150 درجه سانتی‌گراد

  • نوع نصب : نصب از طریق سوراخ (Through-Hole)

  • نوع پکیج : TO-247AC

  • تعداد پایه : 3 پایه

  • وضعیت سازگاری محیطی : مطابق با الزامات RoHS

کاربردها

  • منابع تغذیه سوئیچینگ (SMPS)

  • مدارهای یکسوساز توان

  • مبدل‌های DC-DC ولتاژ پایین

  • مدارهای هرزگرد (Freewheeling) در مبدل‌های توان

  • مدارهای تبدیل و مدیریت توان

  • تجهیزات الکترونیکی صنعتی
