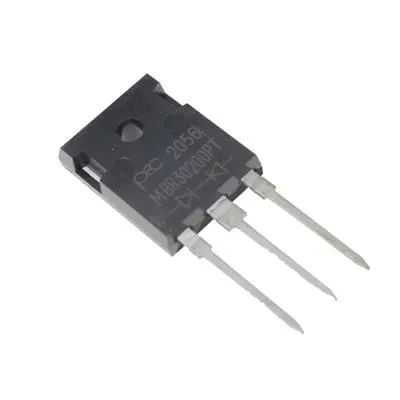

دیود شاتکی MBR30200PT یک یکسوساز شاتکی قدرت با ساختار دوبل و کاتد مشترک است. این قطعه با ولتاژ معکوس تکرارشونده 200 ولت و جریان مستقیم متوسط مجموع 30 آمپر، برای یکسوسازی جریان در منابع تغذیه سوئیچینگ، آداپتورها و مدارهای تبدیل توان کاربرد دارد. افت ولتاژ مستقیم پایین و قابلیت تحمل جریان ضربه‌ای بالا، از ویژگی‌های این خانواده از دیودها است.
دیتاشیت:
نوع قطعه : دیود شاتکی دوبل
مدل : MBR30200PT
حداکثر ولتاژ معکوس تکرارشونده : 200 ولت
جریان مستقیم متوسط مجموع : 30 آمپر
جریان مستقیم متوسط هر شاخه : 15 آمپر
حداکثر ولتاژ مؤثر معکوس : 140 ولت
حداکثر افت ولتاژ مستقیم : حدود 0.9 ولت در جریان 15 آمپر، بسته به سازنده و شرایط آزمون
حداکثر جریان ضربه‌ای غیرتکراری : وابسته به سازنده؛ در برخی دیتاشیت‌ها 275 آمپر
ساختار داخلی : دو دیود با کاتد مشترک
تعداد پایه‌ها : 3 پایه
نوع نصب : نصب روی برد (Through-Hole)
پکیج : TO-247AC
محدوده دمای کاری پیوند : وابسته به سازنده؛ معمولاً تا 150 یا 175 درجه سانتی‌گراد
منابع تغذیه سوئیچینگ (SMPS)
آداپتورهای AC به DC
مبدل‌های DC به DC
مدارهای یکسوساز قدرت
مدارهای هرزگرد (Freewheeling)
مدارهای محافظت از قطبیت معکوس
تجهیزات الکترونیکی صنعتی
