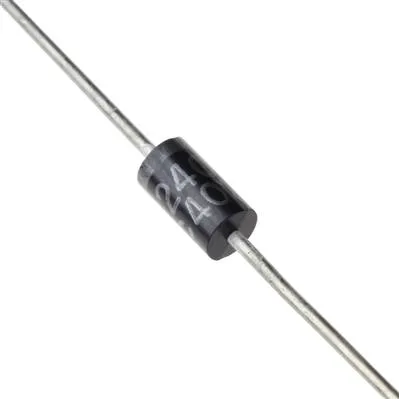

دیود شاتکی SB240 یک دیود یکسوساز با جریان مستقیم متوسط ۲ آمپر و ولتاژ معکوس تکرارشونده ۴۰ ولت است. این قطعه به دلیل افت ولتاژ مستقیم کم و سرعت کلیدزنی بالا، در منابع تغذیه و مدارهای الکترونیکی کاربرد دارد. پکیج DO-204AC / DO-15 از نوع پایه‌دار و دارای دو پایه محوری است. پسوند T/B ممکن است به نوع بسته‌بندی یا سفارش سازنده اشاره داشته باشد؛ برای تأیید معنی دقیق آن باید کد کامل محصول بررسی شود.
دیتاشیت:
نوع قطعه: دیود شاتکی (Schottky Diode)
مدل: SB240-T/B
جریان مستقیم نامی: ۲ آمپر (2A)
ولتاژ معکوس تکرارشونده: ۴۰ ولت (40V)
حداکثر افت ولتاژ مستقیم: حدود ۰٫۵۵ ولت در جریان ۲ آمپر
جریان ضربه‌ای مستقیم: حدود ۵۰ تا ۶۰ آمپر، بسته به سازنده
نوع پکیج: DO-204AC / DO-15
نوع نصب: نصب روی برد از طریق پایه‌های سیمی (Through-Hole)
تعداد پایه‌ها: ۲ پایه
محدوده دمای کاری پیوند: معمولاً ۵۵- تا ۱۵۰+ درجه سانتی‌گراد، بسته به سازنده
منابع تغذیه سوئیچینگ: یکسوسازی جریان در مدارهای تغذیه
مبدل‌های DC-DC: استفاده در مدارهای تبدیل ولتاژ
مدارهای اینورتر: به‌کارگیری در مدارهای قدرت و فرکانس بالا
مدارهای هرزگرد (Freewheeling): مسیر‌دهی جریان القایی در بارهای سلفی
مدارهای محافظت از پلاریته: کمک به محافظت مدار در برابر اتصال معکوس، در طراحی مناسب
مدارهای یکسوسازی کم‌ولتاژ: تبدیل جریان متناوب به جریان مستقیم در مدارهای الکترونیکی
