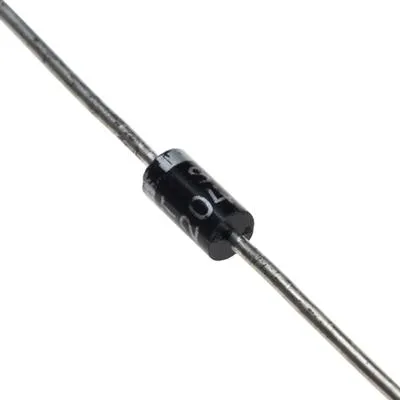

دیود SR204 یک دیود شاتکی (Schottky Diode) با جریان مستقیم نامی ۲ آمپر و ولتاژ معکوس تکرارشونده ۴۰ ولت است. این قطعه به دلیل افت ولتاژ مستقیم پایین و تلفات توان کم، در مدارهای یکسوسازی و منابع تغذیه کاربرد دارد. پکیج DO-204AC (DO-15) با دو پایه سیمی، امکان نصب آن را روی بردهای الکترونیکی فراهم می‌کند.
دیتاشیت:
مشخصات فنی
نوع قطعه: دیود شاتکی (Schottky Diode)
مدل: SR204
جریان مستقیم نامی: ۲ آمپر (2A)
حداکثر ولتاژ معکوس تکرارشونده: ۴۰ ولت (40V)
حداکثر افت ولتاژ مستقیم: ۰٫۵۵ ولت در جریان ۲ آمپر
حداکثر جریان ضربه‌ای مستقیم: ۵۰ آمپر (50A)، طبق مشخصات برخی دیتاشیت‌ها
جریان نشتی معکوس: حداکثر ۵۰۰ میکروآمپر در ولتاژ معکوس ۴۰ ولت
نوع پکیج: DO-204AC / DO-15
نوع نصب: پایه‌دار، نصب روی برد (Through-Hole)
تعداد پایه‌ها: ۲ پایه
محدوده دمای کاری پیوند: ۵۵- تا ۱۲۵+ درجه سانتی‌گراد
کاربردها
منابع تغذیه سوئیچینگ: یکسوسازی جریان در مدارهای تغذیه
مبدل‌های DC-DC: استفاده در مدارهای تبدیل ولتاژ
مدارهای هرزگرد (Freewheeling): عبور جریان القایی در بارهای سلفی
مدارهای الکترونیکی کم‌ولتاژ: یکسوسازی با افت ولتاژ پایین
مدارهای مدیریت توان: کاهش تلفات توان در بخش یکسوسازی
مدارهای محافظت از پلاریته: استفاده در طراحی‌های مناسب برای جلوگیری از آسیب ناشی از اتصال معکوس
