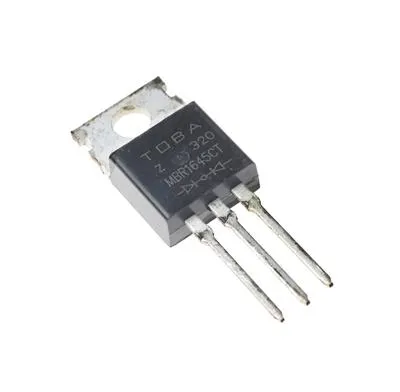

دیودشاتکی 45 ولت 16 آمپر MBR1645CT

دیود شاتکی دوتایی MBR1645CT یک قطعه نیمه‌رسانای یکسوساز است که از دو دیود شاتکی با آرایش کاتد مشترک تشکیل شده است. این قطعه دارای جریان متوسط کل 16 آمپر، معادل 8 آمپر برای هر دیود، و ولتاژ معکوس تکرارشونده 45 ولت است. افت ولتاژ مستقیم پایین و تلفات توان کم، آن را برای استفاده در منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و مدارهای هرزگرد مناسب می‌کند.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه: دیود شاتکی دوتایی

• مدل قطعه: MBR1645CT

• تعداد دیود داخلی: 2 عدد

• آرایش دیودها: کاتد مشترک (Common Cathode)

• جریان متوسط مستقیم هر دیود: 8 آمپر

• جریان متوسط مستقیم کل: 16 آمپر، تحت شرایط تعیین‌شده در دیتاشیت

• حداکثر ولتاژ معکوس تکرارشونده: 45 ولت

• حداکثر ولتاژ معکوس مؤثر RMS: 31.5 ولت

• حداکثر افت ولتاژ مستقیم: 0.7 ولت در جریان 8 آمپر، طبق برخی دیتاشیت‌های سازندگان

• جریان ضربه‌ای غیرتکراری: تا 150 آمپر، بسته به سازنده و شرایط آزمون

• پکیج قطعه: TO-220AC، طبق اطلاعات اعلام‌شده

• نوع نصب: پایه‌دار (Through-Hole)

• فناوری ساخت: Schottky Barrier Rectifier

• دمای کاری پیوند: وابسته به سازنده؛ در برخی دیتاشیت‌ها از 65- تا 175+ درجه سانتی‌گراد

کاربردها

• منابع تغذیه: یکسوسازی جریان در منابع تغذیه سوئیچینگ

• مبدل‌های DC-DC: یکسوسازی در مبدل‌های الکترونیکی

• مدارهای سوئیچینگ: استفاده در مدارهای کلیدزنی سریع

• مدارهای هرزگرد: عبور جریان القایی بارهای سلفی

• مدارهای محافظت پلاریته: محافظت در برابر قطبیت معکوس در طراحی‌های مناسب

• مدارهای یکسوساز: استفاده در مدارهای جریان بالا و ولتاژ پایین

• اینورترها: استفاده در مدارهای مناسب با مشخصات الکتریکی قطعه
