دیودشاتکی 200 ولت 10 آمپر MBR10200CT

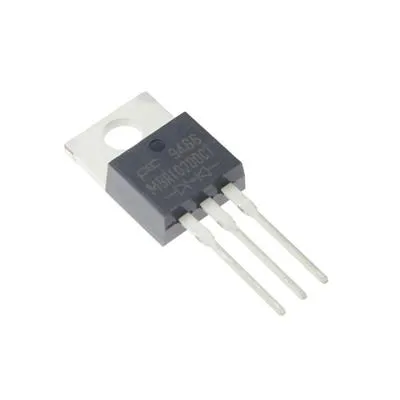

دیود شاتکی MBR10200CT یک یکسوساز قدرت دوگانه است که برای تبدیل و هدایت جریان در مدارهای الکترونیکی قدرت استفاده می‌شود. این قطعه دارای حداکثر ولتاژ معکوس تکرارشونده 200 ولت و جریان متوسط مستقیم کل 10 آمپر است.

این دیود از دو دیود داخلی با کاتد مشترک تشکیل شده و در پکیج TO-220AB با سه پایه عرضه می‌شود. سرعت سوئیچینگ بالا و افت ولتاژ مستقیم نسبتاً پایین، آن را برای منابع تغذیه سوئیچینگ، آداپتورها و مبدل‌های DC-DC مناسب می‌کند.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه: دیود شاتکی قدرت

• مدل: MBR10200CT

• نوع ساختار: دو دیود با کاتد مشترک

• حداکثر ولتاژ معکوس تکرارشونده: 200 ولت

• حداکثر جریان متوسط مستقیم کل: 10 آمپر

• جریان متوسط هر دیود داخلی: 5 آمپر

• حداکثر جریان ضربه‌ای غیرتکراری: وابسته به سازنده؛ در برخی دیتاشیت‌ها 110 تا 120 آمپر

• افت ولتاژ مستقیم: وابسته به سازنده و شرایط کاری؛ حدود 0.85 تا 0.98 ولت در شرایط آزمون مشخص

• محدوده دمای پیوند کاری: وابسته به سازنده؛ معمولاً تا 150 یا 175 درجه سانتی‌گراد

• پکیج: TO-220AB

• تعداد پایه‌ها: 3 پایه

• نوع نصب: نصب از طریق پایه‌های عبوری (Through-Hole)

• نوع اتصال: کاتد مشترک

• قابلیت نصب هیت‌سینک: دارد؛ با رعایت شرایط حرارتی دیتاشیت

• کاربرد اصلی: یکسوسازی قدرت و منابع تغذیه سوئیچینگ

کاربردها

• منابع تغذیه سوئیچینگ (SMPS)

• آداپتورهای AC-DC

• مبدل‌های DC-DC

• مدارهای یکسوساز قدرت

• مدارهای هرزگرد (Freewheeling)

• مدارهای تبدیل توان

• مدارهای محافظت در برابر جریان معکوس

• تجهیزات الکترونیکی صنعتی
