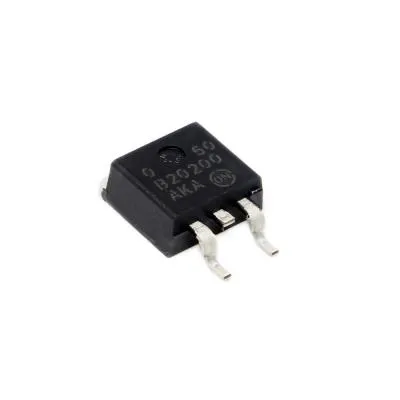

دیودشاتکی 200 ولت 20 آمپر MBRB20200CT

دیود MBRB20200CT یک یکسوساز قدرت شاتکی دوتایی با آرایش کاتد مشترک (Common Cathode) است. این قطعه شامل دو دیود داخلی بوده که هرکدام قابلیت عبور جریان متوسط 10 آمپر و تحمل ولتاژ معکوس 200 ولت را دارند. جریان نامی مجموع دو دیود 20 آمپر است. پکیج D2PAK با استاندارد TO-263AB برای نصب سطحی طراحی شده و در منابع تغذیه سوئیچینگ و مدارهای مدیریت توان کاربرد دارد.

دیتاشیت:

مشخصات فنی

• نوع قطعه: دیود شاتکی قدرت دوتایی

• مدل: MBRB20200CT

• ساختار داخلی: دو دیود با کاتد مشترک

• جریان متوسط مستقیم: 10 آمپر برای هر دیود، 20 آمپر مجموع اسمی

• حداکثر ولتاژ معکوس تکرارشونده: 200 ولت

• حداکثر افت ولتاژ مستقیم: 0.89 ولت در جریان 10 آمپر برای هر دیود

• حداکثر جریان ضربه‌ای غیرتکراری: وابسته به دیتاشیت سازنده و شرایط آزمون

• جریان نشتی معکوس: حداکثر 100 میکروآمپر در ولتاژ 200 ولت، طبق دیتاشیت Diodes Incorporated

• نوع نصب: سطح‌نصب (SMD)

• پکیج: TO-263AB / D2PAK

• تعداد پایه: 3 پایه، شامل دو پایه آند و یک تب کاتد مشترک

• دمای کاری پیوند: منفی 55 تا مثبت 175 درجه سانتی‌گراد، بسته به سازنده

• ویژگی حفاظتی: ساختار Guard Ring برای حفاظت در برابر گذراهای ولتاژ

کاربردها

• منابع تغذیه سوئیچینگ (SMPS)

• مبدل‌های DC-DC

• آداپتورها و منابع تغذیه صنعتی

• یکسوسازی مدارهای قدرت

• مدارهای دیود هرزگرد (Freewheeling)

• مدارهای محافظت از پلاریته معکوس

• تجهیزات سرور و سیستم‌های مدیریت توان
