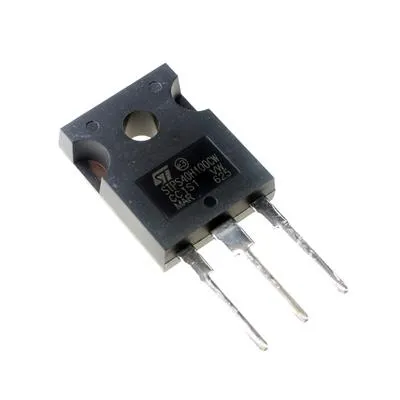

دیودشاتکی 100 ولت 40 آمپر STPS40H100CW
share network
STPS40H100CW
...
(0)
(0)

دیودشاتکی 100 ولت 40 آمپر STPS40H100CW

STPS40H100CW

رنگ و مدل کالا
STPS40H100CW
تعداد
+
_
عدد موجود
0
404,000 تومان
دیود STPS40H100CW ، دیود شاتکی 40 آمپر ، دیود شاتکی 100 ولت ، دیود شاتکی دوبل ، دیود سر مشترک ، دیود TO 247AC ، دیود یکسوساز قدرت ، دیود منبع تغذیه سوئیچینگ ،

توضیح و ویژگی های مهم

نوع قطعه : دیود شاتکی قدرت دوبل مدل : STPS40H100CW برند : STMicroelectronics حداکثر ولتاژ معکوس تکرارشونده : 100 ولت جریان مستقیم متوسط مجموع : 40 آمپر جریان مستقیم متوسط هر شاخه : 20 آمپر حداکثر افت ولتاژ مستقیم : 0.61 ولت در جریان 20 آمپر، طبق دیتاشیت حداکثر جریان ضربه‌ای غیرتکراری : 300 آمپر ساختار داخلی : دو دیود با سر مشترک (Center Tap) تعداد پایه‌ها : 3 پایه نوع نصب : نصب روی برد (Through-Hole) پکیج : TO-247AC حداکثر دمای پیوند : 175 درجه سانتی‌گراد استاندارد RoHS : مطابق ECOPACK2

سوالی دارید؟

برای مشاوره با شماره 09921656540 تماس بگیرید
محصولات مشابه
V40100C
+
_
V40100Cدیودشاتکی 100 ولت 40 آمپر V40100C

دیودشاتکی 100 ولت 40 آمپر V40100C

0105,000 تومان
STPS4045CW
+
_
STPS4045CWدیودشاتکی 45 ولت 40 آمپر STPS4045CW

دیودشاتکی 45 ولت 40 آمپر STPS4045CW

0217,000 تومان
STPS40150CT
+
_
STPS40150CTدیودشاتکی 150 ولت 40 آمپرSTPS40150CT

دیودشاتکی 150 ولت 40 آمپرSTPS40150CT

0232,000 تومان
STPS60150CT
+
_
STPS60150CTدیودشاتکی 150 ولت 60 آمپر STPS60150CT

دیودشاتکی 150 ولت 60 آمپر STPS60150CT

0473,000 تومان
مشخصات محصول نظرات

دیود شاتکی STPS40H100CW محصول شرکت STMicroelectronics، یک یکسوساز شاتکی قدرت دوبل با ساختار سر مشترک (Center Tap) است. این قطعه دارای جریان مستقیم متوسط مجموع 40 آمپر، معادل 20 آمپر برای هر شاخه، و ولتاژ معکوس تکرارشونده 100 ولت است. افت ولتاژ مستقیم پایین، جریان نشتی کم و تلفات سوئیچینگ ناچیز، آن را برای منابع تغذیه سوئیچینگ و مبدل‌های فرکانس بالای DC به DC مناسب می‌کند.



دیتاشیت:

datasheet.pdf



مشخصات فنی

  • نوع قطعه : دیود شاتکی قدرت دوبل

  • مدل : STPS40H100CW

  • برند : STMicroelectronics

  • حداکثر ولتاژ معکوس تکرارشونده : 100 ولت

  • جریان مستقیم متوسط مجموع : 40 آمپر

  • جریان مستقیم متوسط هر شاخه : 20 آمپر

  • حداکثر افت ولتاژ مستقیم : 0.61 ولت در جریان 20 آمپر، طبق دیتاشیت

  • حداکثر جریان ضربه‌ای غیرتکراری : 300 آمپر

  • ساختار داخلی : دو دیود با سر مشترک (Center Tap)

  • تعداد پایه‌ها : 3 پایه

  • نوع نصب : نصب روی برد (Through-Hole)

  • پکیج : TO-247AC

  • حداکثر دمای پیوند : 175 درجه سانتی‌گراد

  • استاندارد RoHS : مطابق ECOPACK2

کاربردها

  • منابع تغذیه سوئیچینگ (SMPS)

  • مبدل‌های DC به DC

  • اینورترهای فرکانس بالا

  • مدارهای یکسوساز قدرت

  • مدارهای هرزگرد (Freewheeling)

  • مدارهای روشنایی LED

  • منابع تغذیه رایانه‌های رومیزی
