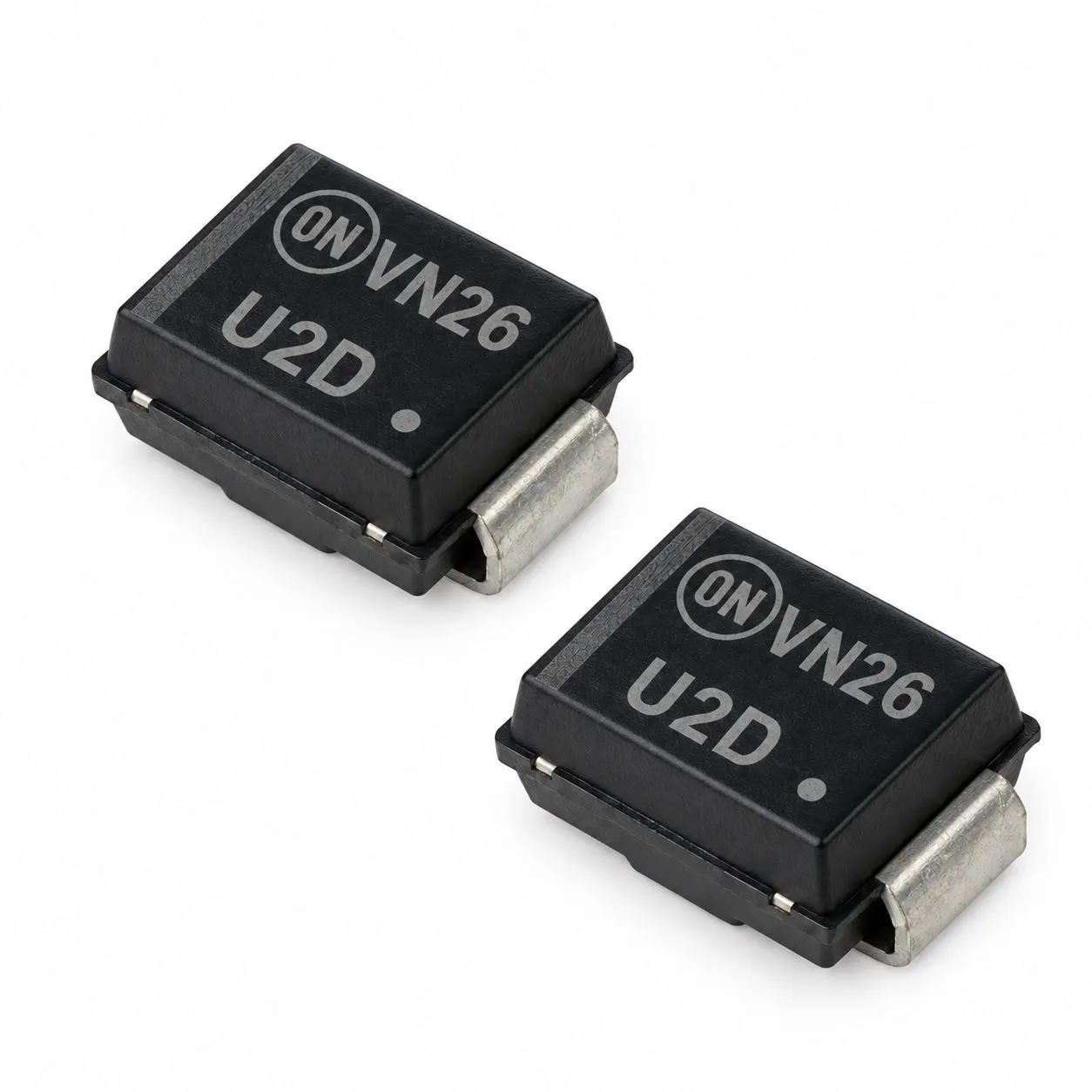

دیود MURS220T3G یک دیود یکسوساز قدرت با بازیابی فوق سریع (Ultrafast Power Rectifier) از شرکت onsemi است. این قطعه برای یکسوسازی در مدارهای ولتاژ بالا و فرکانس بالا، منابع تغذیه سوئیچینگ و مدارهای محافظتی طراحی شده است.
این دیود دارای جریان متوسط یکسوسازی 2 آمپر، ولتاژ معکوس تکرارشونده 200 ولت و زمان بازیابی معکوس حداکثر 35 نانوثانیه است. پکیج سطحی SMB (DO-214AA) آن، امکان نصب روی بردهای الکترونیکی SMD را فراهم می‌کند.
دیتاشیت:
مشخصات فنی
نوع قطعه: دیود یکسوساز فوق سریع (Ultrafast Rectifier)
مدل: MURS220T3G
سازنده: onsemi
مارکینگ روی قطعه: U2D
جریان متوسط یکسوسازی: 2A
حداکثر ولتاژ معکوس تکرارشونده: 200V
جریان ضربه‌ای غیرتکراری: 40A
حداکثر افت ولتاژ مستقیم: 0.95V در جریان 2A
زمان بازیابی معکوس: 35ns
حداکثر جریان نشتی معکوس: 2µA در ولتاژ معکوس 200V
نوع پکیج: SMB
استاندارد پکیج: DO-214AA / Case 403A
تعداد پایه: 2 پایه
نوع نصب: SMD
محدوده دمای کاری پیوند: -65 تا +175 درجه سانتی‌گراد
وضعیت سرب: بدون سرب (Pb-Free)
انطباق محیطی: RoHS
کاربردها
منابع تغذیه سوئیچینگ (SMPS)
مدارهای یکسوساز فرکانس بالا
مبدل‌های DC-DC
مدارهای تبدیل توان
مدارهای هرزگرد (Freewheeling)
مدارهای محافظت از قطعات الکترونیکی
تجهیزات الکترونیکی قدرت
مدارهای کنترل موتور
بردهای الکترونیکی SMD
مدارهای یکسوسازی ولتاژ بالا
