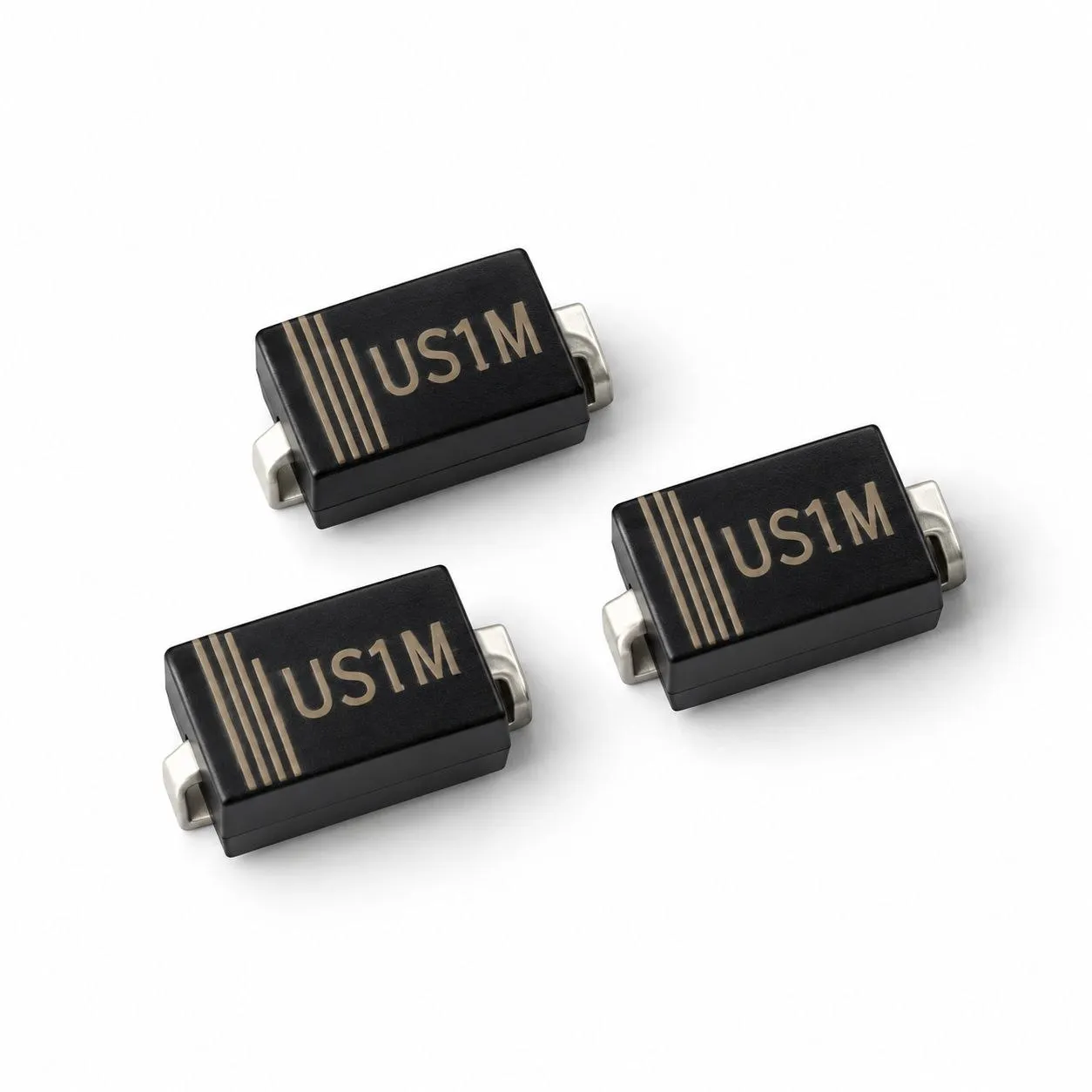

دیود یکسوساز1000ولت 1آمپر US1M

دیود US1M یک دیود یکسوساز فوق سریع (Ultra-Fast Recovery Rectifier) است که برای یکسوسازی جریان در مدارهایی با نیاز به سرعت بالای بازیابی طراحی شده است. این مدل دارای جریان متوسط یکسوسازی 1A و ولتاژ معکوس تکرارشونده 1000V است.

یکی از ویژگی‌های مهم US1M، زمان بازیابی معکوس حدود 75ns است که آن را برای مدارهای سوئیچینگ و منابع تغذیه با فرکانس بالاتر نسبت به دیودهای یکسوساز عمومی مناسب می‌کند. این قطعه در پکیج SMA / DO-214AC و با نصب SMD عرضه می‌شود.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه: دیود یکسوساز فوق سریع (Ultra-Fast Recovery Rectifier)
• مدل: US1M
• جریان متوسط یکسوسازی: 1A
• ولتاژ معکوس تکرارشونده: 1000V
• ولتاژ RMS معکوس: 700V
• جریان ضربه‌ای غیرتکراری: 30A
• حداکثر ولتاژ مستقیم: 1.7V در جریان 1A
• زمان بازیابی معکوس: 75ns
• جریان نشتی معکوس: حداکثر 5µA در 1000V
• نوع نصب: SMD
• پکیج: SMA / DO-214AC
• تعداد ترمینال: 2
• دمای کاری اتصال: بسته به سازنده، معمولاً -55 تا +150°C

کاربردها

• منابع تغذیه سوئیچینگ
• مدارهای یکسوساز
• تبدیل AC به DC
• مبدل‌های قدرت
• مدارهای سوئیچینگ
• شارژرها
• تجهیزات الکترونیکی
• بردهای SMD
• مدارهای کنترل
• پروژه‌های الکترونیکی
