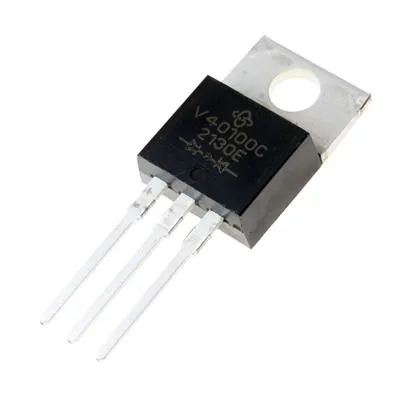

دیودشاتکی 100 ولت 40 آمپر V40100C

دیود شاتکی V40100C از محصولات شرکت Vishay، یک یکسوساز شاتکی دوبل با فناوری TMBS و ساختار کاتد مشترک است. این قطعه دارای جریان مستقیم متوسط مجموع 40 آمپر و ولتاژ معکوس تکرارشونده 100 ولت است. افت ولتاژ مستقیم پایین و تلفات توان کم، آن را برای مدارهای یکسوساز و منابع تغذیه سوئیچینگ مناسب می‌کند.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه : دیود شاتکی دوبل TMBS

• مدل : V40100C

• برند : Vishay

• حداکثر ولتاژ معکوس تکرارشونده : 100 ولت

• جریان مستقیم متوسط مجموع : 40 آمپر

• جریان مستقیم متوسط هر دیود : 20 آمپر

• افت ولتاژ مستقیم : حداکثر 0.67 ولت در جریان 20 آمپر و دمای محیط 25 درجه سانتی‌گراد

• جریان ضربه‌ای غیرتکراری : 250 آمپر برای هر دیود

• ساختار داخلی : دو دیود با کاتد مشترک

• تعداد پایه‌ها : 3 پایه

• نوع نصب : نصب روی برد (Through-Hole)

• پکیج : TO-220AB

• حداکثر دمای پیوند : 150 درجه سانتی‌گراد

کاربردها

• منابع تغذیه سوئیچینگ (SMPS)

• مبدل‌های DC به DC

• مدارهای یکسوساز فرکانس بالا

• مدارهای هرزگرد (Freewheeling)

• مدارهای OR-ing دیود

• مدارهای محافظت از اتصال معکوس باتری

• تجهیزات الکترونیکی قدرت
