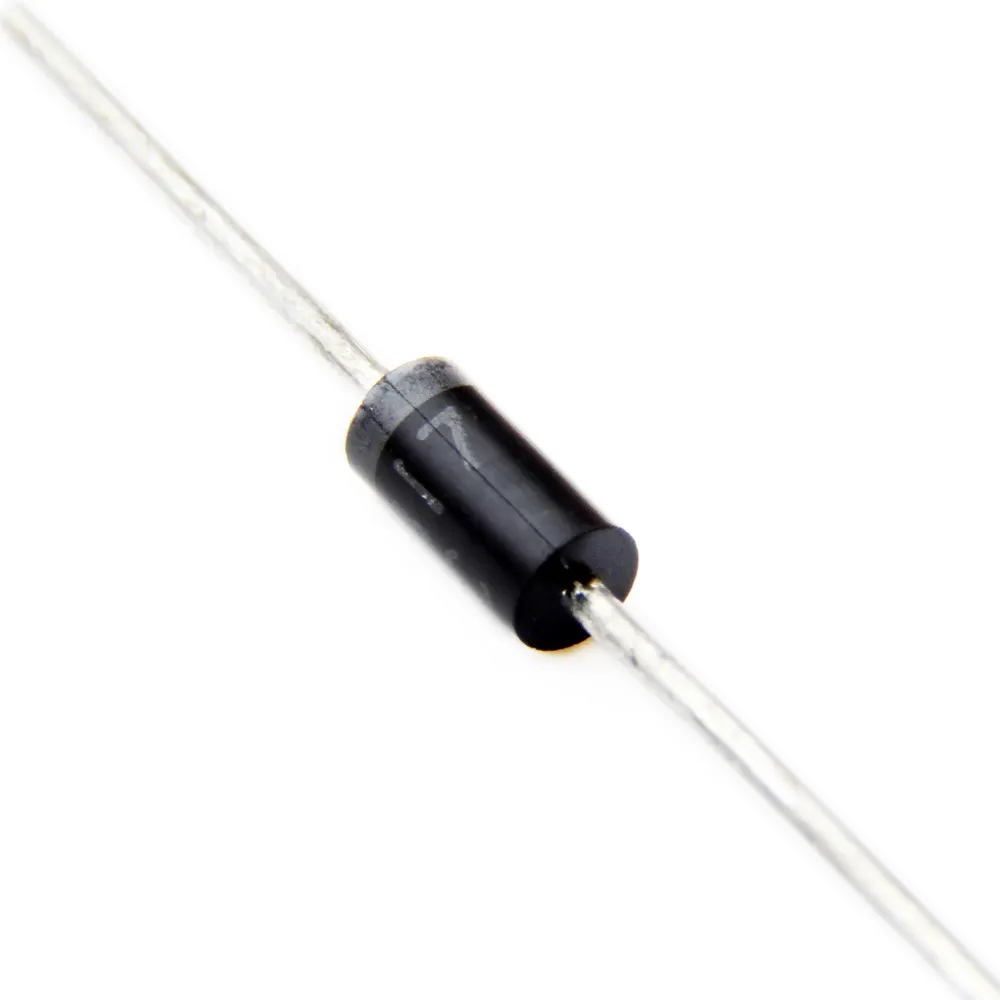

دیود 1N5817 یک دیود شاتکی (Schottky Diode) است که برای یکسوسازی جریان در مدارهای الکترونیکی استفاده می‌شود. این قطعه با جریان نامی 1 آمپر و ولتاژ معکوس تکرارشونده 20 ولت، به دلیل افت ولتاژ مستقیم پایین و سرعت سوئیچینگ بالا، در منابع تغذیه، مدارهای محافظتی و مبدل‌های DC-DC کاربرد دارد. پکیج این مدل DO-204AL (DO-41) است و برای نصب از طریق سوراخ روی برد مدار چاپی (Through-Hole) طراحی شده است.
دیتاشیت:
مشخصات فنی
نوع قطعه: دیود شاتکی (Schottky Diode)
مدل: 1N5817
جریان نامی: 1A
ولتاژ معکوس: 20V
حداکثر افت ولتاژ مستقیم: 0.45V
جریان ضربه‌ای: 25A
نوع پکیج: DO-204AL / DO-41
تعداد پایه: 2 پایه
نوع نصب: پایه‌دار (Through-Hole)
عملکرد: یکسوسازی جریان الکتریکی با افت ولتاژ مستقیم پایین
دمای کاری: -55 تا +125 درجه سانتی‌گراد
کاربردها
منابع تغذیه سوئیچینگ (SMPS)
مبدل‌های DC-DC
مدارهای یکسوساز
مدارهای محافظت در برابر جریان معکوس
مدارهای الکترونیکی کم‌ولتاژ
مدارهای شارژ و مدیریت توان
