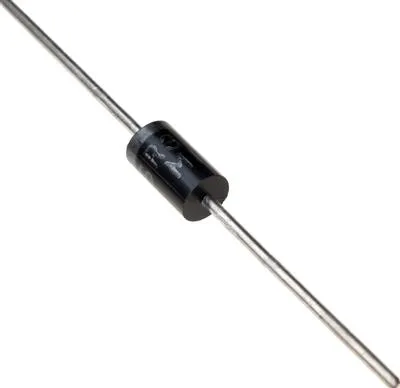

دیود SR3100 یک دیود شاتکی یکسوساز است که برای تبدیل جریان متناوب به جریان مستقیم و استفاده در مدارهای الکترونیکی طراحی شده است. این قطعه با جریان متوسط ۳ آمپر و ولتاژ معکوس تکرارشونده ۱۰۰ ولت، در منابع تغذیه، مبدل‌های DC-DC و مدارهای فرکانس بالا کاربرد دارد.
دیتاشیت:
مشخصات فنی
مدل: SR3100
نوع قطعه: دیود شاتکی یکسوساز
جریان مستقیم متوسط: ۳ آمپر
ولتاژ معکوس تکرارشونده: ۱۰۰ ولت
افت ولتاژ مستقیم: حدود ۰٫۸۵ ولت در شرایط دیتاشیت
جریان ضربه‌ای غیرتکراری: حدود ۸۰ آمپر
نوع نصب: پایه‌دار (Through-Hole)
نوع پکیج اعلام‌شده: DO-204AC (DO-15)
قطبیت: نوار روی بدنه نشان‌دهنده کاتد است
کاربردها
یکسوسازی در مدارهای الکترونیکی
منابع تغذیه سوئیچینگ
مبدل‌های DC-DC
مدارهای اینورتر با ولتاژ پایین
مدارهای هرزگرد (Freewheeling)
محافظت در برابر اتصال با قطبیت معکوس، در طراحی مناسب
