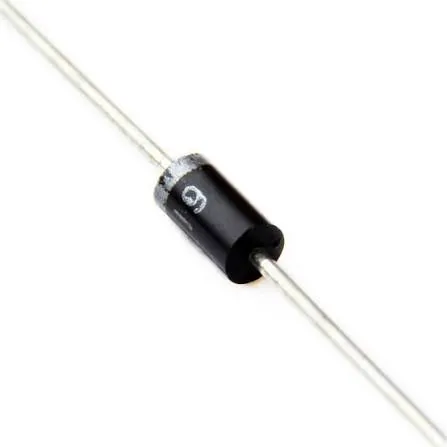

دیود 1N5819 یک دیود شاتکی (Schottky Diode) است که برای یکسوسازی جریان در مدارهای الکترونیکی استفاده می‌شود. این قطعه با جریان نامی 1 آمپر و ولتاژ معکوس تکرارشونده 40 ولت، به دلیل افت ولتاژ مستقیم پایین و سرعت سوئیچینگ بالا، در منابع تغذیه، مبدل‌های DC-DC و مدارهای محافظتی کاربرد دارد. پکیج DO-204AL / DO-41 امکان نصب پایه‌دار این قطعه روی برد مدار چاپی را فراهم می‌کند.
دیتاشیت:
مشخصات فنی
نوع قطعه: دیود شاتکی (Schottky Diode)
مدل: 1N5819
جریان نامی: 1A
ولتاژ معکوس: 40V
حداکثر افت ولتاژ مستقیم: 0.6V
جریان ضربه‌ای: 25A
نوع پکیج: DO-204AL / DO-41
تعداد پایه: 2 پایه
نوع نصب: پایه‌دار (Through-Hole)
عملکرد: یکسوسازی جریان الکتریکی با افت ولتاژ مستقیم پایین
دمای کاری: -55 تا +125 درجه سانتی‌گراد
کاربردها
منابع تغذیه سوئیچینگ (SMPS)
مبدل‌های DC-DC
مدارهای یکسوساز
مدارهای محافظت در برابر جریان معکوس
مدارهای شارژ باتری
مدارهای الکترونیکی کم‌ولتاژ
تجهیزات الکترونیکی و مخابراتی
