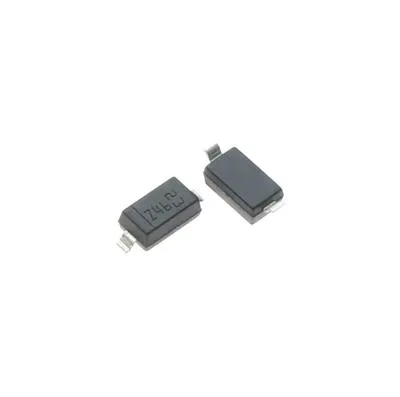

دیود BAT46ZFILM از خانواده دیودهای شاتکی سیگنال کوچک شرکت STMicroelectronics است. این قطعه با ولتاژ معکوس تکرارشونده 100 ولت و جریان مستقیم پیوسته 150 میلی‌آمپر، برای مدارهای محافظتی، مسیریابی سیگنال و کاربردهای الکترونیکی کم‌مصرف طراحی شده است. افت ولتاژ مستقیم پایین و تلفات سوئیچینگ ناچیز از ویژگی‌های آن است. پکیج SOD-123 نیز امکان نصب سطحی روی بردهای الکترونیکی را فراهم می‌کند.
دیتاشیت:
نوع قطعه: دیود شاتکی سیگنال کوچک
مدل: BAT46ZFILM
ساختار: تک‌دیود شاتکی
حداکثر ولتاژ معکوس تکرارشونده: 100 ولت
حداکثر جریان مستقیم پیوسته: 150 میلی‌آمپر
حداکثر جریان ضربه‌ای غیرتکراری: 1 آمپر
حداکثر ولتاژ مستقیم: 1 ولت در جریان 250 میلی‌آمپر
جریان نشتی معکوس: حداکثر 5 میکروآمپر در ولتاژ 75 ولت
ظرفیت خازنی معمول: 6 پیکوفاراد
نوع نصب: سطح‌نصب (SMD)
پکیج: SOD-123
تعداد پایه: 2 پایه
کد مارکینگ: Z46
حداکثر دمای کاری پیوند: 150 درجه سانتی‌گراد
دمای نگهداری: منفی 65 تا مثبت 150 درجه سانتی‌گراد
مدارهای محافظت الکترونیکی
مسیریابی سیگنال‌ها
مدارهای سوئیچینگ سریع
مدارهای سیگنال با جریان پایین
تجهیزات مخابراتی و ارتباطی
مدارهای کلمپینگ و محدودکننده ولتاژ
مدارهای الکترونیکی کم‌مصرف
