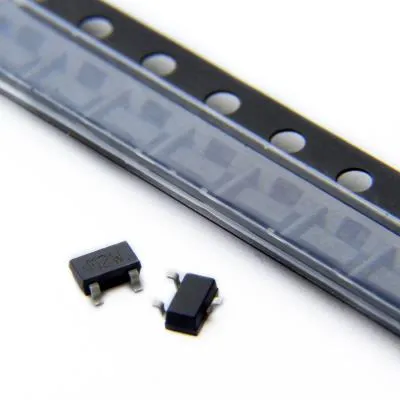

دیود MA720 یک دیود شاتکی از نوع Silicon Epitaxial Planar است که برای یکسوسازی فرکانس بالا طراحی شده است. این قطعه با جریان متوسط 500 میلی‌آمپر و ولتاژ معکوس 40 ولت، از افت ولتاژ مستقیم پایین و زمان بازیابی معکوس کوتاه برخوردار است. پکیج سه‌پایه SOT-23 با استاندارد SC-59، آن را برای استفاده در بردهای الکترونیکی با نصب سطحی مناسب می‌کند.
دیتاشیت:
نوع قطعه: دیود شاتکی یکسوساز
مدل: MA720
ساختار: سیلیکونی اپیتاکسیال پلنار
جریان متوسط مستقیم: 500 میلی‌آمپر
حداکثر ولتاژ معکوس: 40 ولت
حداکثر ولتاژ پیک معکوس: 40 ولت
حداکثر جریان ضربه‌ای غیرتکراری: 2 آمپر
حداکثر افت ولتاژ مستقیم: 0.55 ولت در جریان 500 میلی‌آمپر
حداکثر جریان نشتی معکوس: 100 میکروآمپر در ولتاژ معکوس 35 ولت
ظرفیت خازنی ترمینال: حداکثر 60 پیکوفاراد
زمان بازیابی معکوس: حداکثر 5 نانوثانیه
نوع نصب: سطح‌نصب (SMD)
پکیج: SOT-23 / SC-59 / Mini3-G1
تعداد پایه: 3 پایه
دمای کاری پیوند: حداکثر 125 درجه سانتی‌گراد
دمای نگهداری: منفی 55 تا مثبت 125 درجه سانتی‌گراد
یکسوسازی فرکانس بالا
مدارهای سوئیچینگ سریع
مدارهای الکترونیکی کم‌مصرف
تجهیزات مخابراتی و ارتباطی
مدارهای آشکارساز و پردازش سیگنال
مدارهای یکسوسازی با افت ولتاژ پایین
