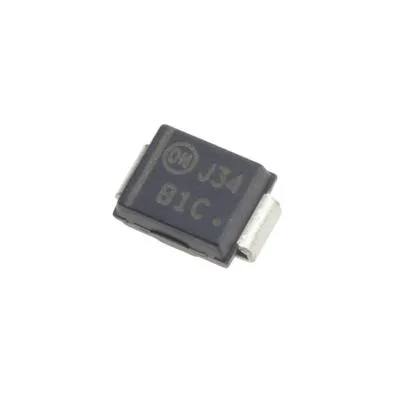

دیودشاتکی 100ولت 1 آمپر MBRS1100T3G

دیود MBRS1100T3G محصول شرکت onsemi، یک دیود یکسوساز قدرت از نوع شاتکی است که برای یکسوسازی فرکانس بالا و مدارهای مدیریت توان طراحی شده است. این قطعه با جریان متوسط 1 آمپر و ولتاژ معکوس 100 ولت، در منابع تغذیه، مدارهای دیود هرزگرد و حفاظت از پلاریته معکوس کاربرد دارد. پکیج سطح‌نصب SMB با استاندارد DO-214AA، نصب آسان روی بردهای مدار چاپی را فراهم می‌کند.

دیتاشیت:

datasheet.zip

مشخصات فنی

• نوع قطعه: دیود شاتکی قدرت

• مدل: MBRS1100T3G

• برند: onsemi

• جریان متوسط مستقیم: 1 آمپر

• حداکثر ولتاژ معکوس تکرارشونده: 100 ولت

• حداکثر ولتاژ مستقیم: 0.75 ولت در جریان 1 آمپر

• جریان ضربه‌ای غیرتکراری: 50 آمپر

• حداکثر جریان نشتی معکوس: 500 میکروآمپر در ولتاژ معکوس 100 ولت

• نوع نصب: سطح‌نصب (SMD)

• پکیج: DO-214AA (SMB)

• تعداد پایه: 2 پایه

• حداکثر دمای کاری پیوند: 175 درجه سانتی‌گراد

• ساختار: Schottky Barrier Rectifier

• وضعیت بدون سرب: سازگار با الزامات RoHS

کاربردها

• منابع تغذیه سوئیچینگ

• یکسوسازی فرکانس بالا

• مبدل‌های DC-DC

• مدارهای دیود هرزگرد (Freewheeling)

• محافظت در برابر پلاریته معکوس

• مدارهای مدیریت توان

• تجهیزات الکترونیکی با فضای نصب محدود
