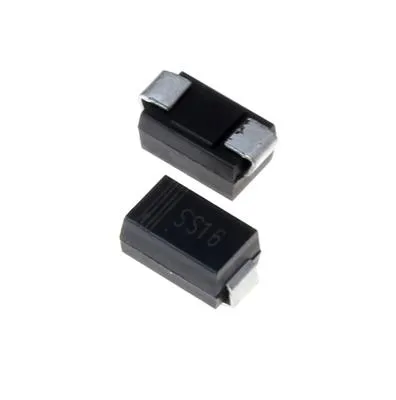

دیود شاتکی SS16 یک قطعه نیمه‌هادی برای یکسوسازی جریان الکتریکی است که با جریان متوسط 1 آمپر و ولتاژ معکوس 60 ولت کار می‌کند. این دیود به دلیل افت ولتاژ مستقیم کم و عملکرد سریع، در منابع تغذیه سوئیچینگ، مبدل‌های DC به DC و مدارهای الکترونیکی کاربرد دارد.
دیتاشیت:
مشخصات فنی
نوع قطعه: دیود شاتکی (Schottky Barrier Rectifier)
مدل: SS16
جریان متوسط مستقیم: 1 آمپر
حداکثر ولتاژ معکوس تکرارشونده: 60 ولت
حداکثر افت ولتاژ مستقیم: حدود 0.72 تا 0.85 ولت در جریان 1 آمپر، بسته به سازنده
جریان ضربه‌ای غیرتکراری: تا 40 آمپر، مطابق شرایط دیتاشیت
نوع نصب: سطح‌نصب (SMD)
پکیج رایج: DO-214AC (SMA)
تعداد پایه: 2 پایه
دمای کاری پیوند: بسته به سازنده؛ در برخی دیتاشیت‌ها از 55- تا 150+ درجه سانتی‌گراد
کاربردها
منابع تغذیه سوئیچینگ
مبدل‌های DC به DC
مدارهای یکسوساز سریع
مدارهای محافظت در برابر پلاریته معکوس
مدارهای هرزگرد (Freewheeling)
بردهای الکترونیکی با قطعات نصب سطحی
