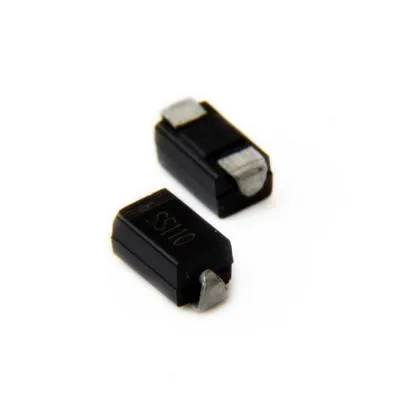

دیودشاتکی 100 ولت 1 آمپر SS110

دیود شاتکی SS110 یک قطعه نیمه‌هادی برای یکسوسازی جریان الکتریکی است که با جریان متوسط 1 آمپر و ولتاژ معکوس تکرارشونده 100 ولت کار می‌کند. این دیود به دلیل افت ولتاژ مستقیم کم و سرعت عملکرد بالا، در مدارهای الکترونیکی و منابع تغذیه کاربرد دارد. پکیج سطح‌نصب SMA با کد استاندارد DO-214AC، امکان استفاده از این قطعه را در مدارهای فشرده و بردهای الکترونیکی فراهم می‌کند.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه: دیود شاتکی (Schottky Barrier Rectifier)

• مدل: SS110

• جریان متوسط مستقیم: 1 آمپر

• حداکثر ولتاژ معکوس: 100 ولت

• حداکثر افت ولتاژ مستقیم: حدود 0.85 ولت در جریان 1 آمپر

• نوع نصب: سطح‌نصب (SMD)

• پکیج: DO-214AC (SMA)

• تعداد پایه: 2 پایه

• دمای کاری پیوند: وابسته به سازنده؛ معمولاً در محدوده 55- تا 125+ درجه سانتی‌گراد یا مطابق دیتاشیت سازنده

• نوع عملکرد: یکسوسازی شاتکی با سرعت بالا

کاربردها

• یکسوسازی در منابع تغذیه سوئیچینگ

• مدارهای مبدل DC به DC

• مدارهای الکترونیکی با ولتاژ پایین

• مدارهای محافظت در برابر پلاریته معکوس

• مدارهای یکسوساز با افت ولتاژ کم

• مدارهای الکترونیکی با محدودیت فضا و نصب سطحی
