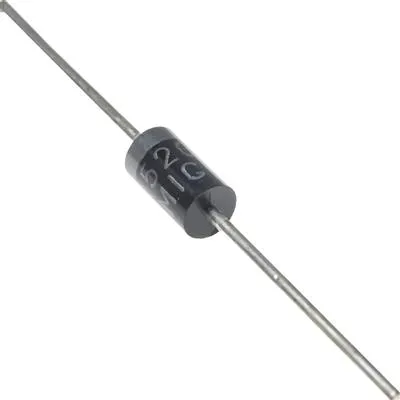

دیود شاتکی SR5200 یک دیود یکسوساز با جریان متوسط 5 آمپر و ولتاژ معکوس حداکثر 200 ولت است. این قطعه به دلیل افت ولتاژ مستقیم نسبتاً کم و سرعت کلیدزنی بالا، در منابع تغذیه سوئیچینگ و مدارهای الکترونیکی کاربرد دارد. پکیج محوری DO-201AD امکان نصب آن را در مدارهای مختلف فراهم می‌کند.
دیتاشیت:
مشخصات فنی
نوع قطعه: دیود شاتکی یکسوساز
مدل: SR5200
جریان متوسط مستقیم: 5 آمپر
حداکثر ولتاژ معکوس: 200 ولت
حداکثر ولتاژ RMS: 140 ولت
حداکثر افت ولتاژ مستقیم: 0.9 ولت در جریان 5 آمپر، طبق دیتاشیت MCC
جریان ضربه‌ای غیرتکراری: 150 آمپر
پکیج: DO-201AD
نوع نصب: پایه‌دار (Through-Hole)
حداکثر دمای کاری پیوند: 150 درجه سانتی‌گراد
دمای نگهداری: 65- تا 150+ درجه سانتی‌گراد
نوع یکسوسازی: شاتکی (Schottky Barrier Rectifier)
کاربردها
منابع تغذیه: یکسوسازی در مدارهای تغذیه الکترونیکی
مدارهای سوئیچینگ: استفاده در منابع تغذیه سوئیچینگ
مبدل‌های DC-DC: یکسوسازی در مبدل‌های الکترونیکی
مدارهای اینورتر: استفاده در مدارهای اینورتر فرکانس بالا
مدارهای محافظت پلاریته: محافظت در برابر اتصال با قطبیت نامناسب، متناسب با طراحی مدار
مدارهای Freewheeling: مسیر عبور جریان القایی در بارهای سلفی
