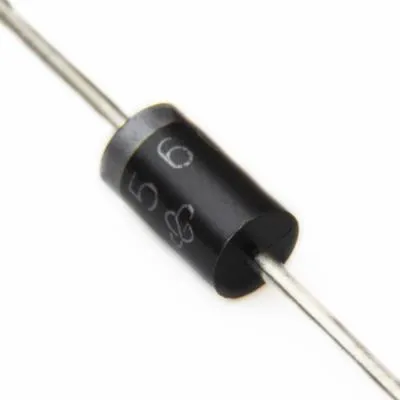

دیودشاتکی 60 ولت 5 آمپر SB560

دیود شاتکی SB560 یک دیود یکسوساز قدرت با جریان متوسط مستقیم 5 آمپر و حداکثر ولتاژ معکوس تکرارشونده 60 ولت است. این قطعه به دلیل افت ولتاژ مستقیم پایین و سرعت کلیدزنی بالا، در منابع تغذیه سوئیچینگ، مبدل‌های DC به DC و مدارهای تبدیل توان کاربرد دارد. پکیج رایج این مدل DO-201AD است که دارای پایه‌های محوری بوده و برای نصب روی بردهای الکترونیکی مناسب است.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه: دیود شاتکی (Schottky Rectifier)

• مدل: SB560

• جریان متوسط مستقیم: 5 آمپر

• حداکثر ولتاژ معکوس تکرارشونده: 60 ولت

• حداکثر افت ولتاژ مستقیم: حدود 0.7 ولت در جریان 5 آمپر، بسته به سازنده

• جریان ضربه‌ای غیرتکرارشونده: حدود 150 آمپر، بسته به سازنده

• نوع پکیج: DO-201AD

• نوع نصب: پایه‌دار (Through-Hole)

• نوع عملکرد: یکسوسازی با افت ولتاژ پایین و کلیدزنی سریع

• دمای کاری پیوند: وابسته به سازنده، معمولاً تا 150 درجه سانتی‌گراد

کاربردها

• یکسوسازی در منابع تغذیه سوئیچینگ

• استفاده در مبدل‌های DC به DC

• مدارهای یکسوساز فرکانس بالا

• محافظت در برابر اتصال معکوس قطبیت

• شارژرهای باتری

• مدارهای هرزگرد (Freewheeling)

• منابع تغذیه تجهیزات الکترونیکی

• مدارهای الکترونیکی قدرت
