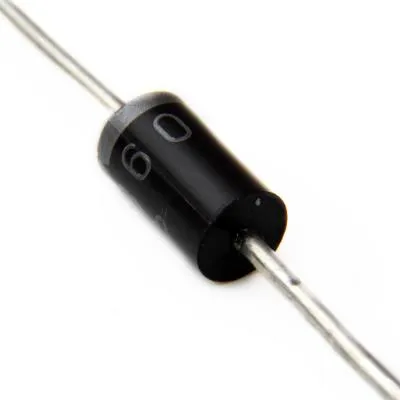

دیودشاتکی 60 ولت 3 آمپر SB360

دیود شاتکی SB360 یک دیود یکسوساز با جریان متوسط مستقیم 3 آمپر و حداکثر ولتاژ معکوس تکرارشونده 60 ولت است. این قطعه به دلیل افت ولتاژ مستقیم پایین و سرعت کلیدزنی بالا، در منابع تغذیه سوئیچینگ و مدارهای تبدیل توان کاربرد دارد. پکیج رایج آن DO-201AD با پایه‌های محوری است و برای نصب روی بردهای الکترونیکی به روش سوراخ‌دار استفاده می‌شود.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه: دیود شاتکی (Schottky Rectifier)

• مدل: SB360

• جریان متوسط مستقیم: 3 آمپر

• حداکثر ولتاژ معکوس تکرارشونده: 60 ولت

• حداکثر افت ولتاژ مستقیم: 0.74 ولت در جریان 3 آمپر

• جریان ضربه‌ای غیرتکرارشونده: 80 آمپر

• حداکثر جریان نشتی معکوس: 500 میکروآمپر در ولتاژ معکوس 60 ولت

• ظرفیت خازنی پیوند: حدود 250 پیکوفاراد

• نوع پکیج: DO-201AD

• نوع نصب: پایه‌دار (Through-Hole)

• دمای کاری پیوند: وابسته به سازنده؛ در مدل‌های رایج تا 150 درجه سانتی‌گراد

کاربردها

• یکسوسازی در منابع تغذیه سوئیچینگ

• استفاده در مبدل‌های DC به DC

• مدارهای یکسوساز فرکانس بالا

• محافظت در برابر اتصال معکوس قطبیت

• شارژرهای باتری

• مدارهای هرزگرد (Freewheeling)

• منابع تغذیه تجهیزات الکترونیکی

• مدارهای الکترونیکی قدرت
