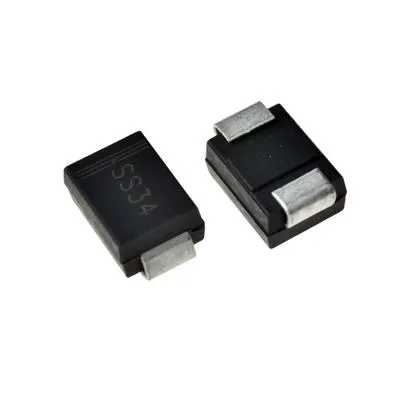

دیودشاتکی 40 ولت 3 آمپر ss34 سایز SMB

دیود شاتکی SS34 یک دیود یکسوساز سریع با جریان متوسط 3 آمپر و ولتاژ معکوس 40 ولت است. این قطعه به دلیل افت ولتاژ مستقیم کم، در مدارهای تغذیه، مبدل‌های DC به DC و تجهیزات الکترونیکی کاربرد دارد. پکیج SMB با استاندارد DO-214AA، امکان نصب سطحی روی بردهای الکترونیکی را فراهم می‌کند. این مدل در پکیج SMB می‌تواند جایگزین SMD مناسبی برای دیود 1N5822 باشد؛ البته انتخاب نهایی باید با توجه به دیتاشیت سازنده انجام شود.

دیتاشیت:

datasheet.pdf

مشخصات فنی

• نوع قطعه: دیود شاتکی (Schottky Barrier Rectifier)

• مدل: SS34

• جریان متوسط مستقیم: 3 آمپر

• حداکثر ولتاژ معکوس تکرارشونده: 40 ولت

• حداکثر افت ولتاژ مستقیم: حدود 0.5 تا 0.55 ولت در جریان 3 آمپر، بسته به سازنده

• جریان ضربه‌ای غیرتکراری: حدود 80 آمپر، مطابق دیتاشیت سازنده

• نوع نصب: سطح‌نصب (SMD)

• پکیج: DO-214AA (SMB)

• تعداد پایه: 2 پایه

• دمای کاری پیوند: وابسته به سازنده؛ معمولاً تا 125+ یا 150+ درجه سانتی‌گراد

کاربردها

• منابع تغذیه سوئیچینگ

• مبدل‌های DC به DC

• مدارهای یکسوساز سریع

• مدارهای محافظت در برابر پلاریته معکوس

• مدارهای هرزگرد (Freewheeling)

• بردهای الکترونیکی با قطعات نصب سطحی
