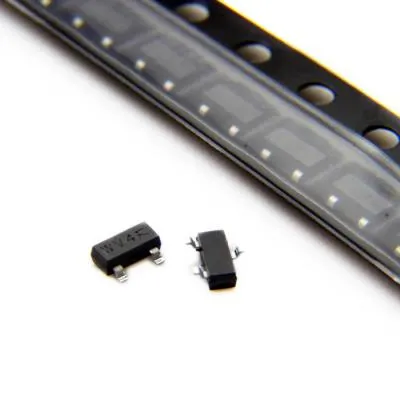

دیود شاتکی BAT54S یک قطعه نیمه‌هادی دوگانه با آرایش سری (Dual Series) است که از دو دیود شاتکی در یک پکیج سه‌پایه تشکیل شده است. این قطعه به دلیل افت ولتاژ مستقیم پایین و سرعت سوئیچینگ بالا، در مدارهای سیگنال، تجهیزات مخابراتی و مدارهای الکترونیکی کم‌مصرف کاربرد دارد. پکیج SOT-23 با کدهای متداول SC-59 و TO-236-3 برای نصب سطحی روی برد مدار چاپی طراحی شده است.
دیتاشیت:
نوع قطعه: دیود شاتکی دوگانه
مدل: BAT54S
ساختار داخلی: دو دیود شاتکی با اتصال سری
حداکثر ولتاژ معکوس: 30 ولت
حداکثر جریان مستقیم پیوسته: 200 میلی‌آمپر
حداکثر جریان ضربه‌ای غیرتکراری: 600 میلی‌آمپر، طبق شرایط دیتاشیت
افت ولتاژ مستقیم: حداکثر 0.32 ولت در جریان 1 میلی‌آمپر
حداکثر توان تلفاتی: حدود 200 تا 250 میلی‌وات، بسته به سازنده و شرایط نصب
نوع نصب: سطح‌نصب (SMD)
پکیج: SOT-23 / SC-59 / TO-236-3
تعداد پایه: 3 پایه
زمان بازیابی معکوس: حدود 5 نانوثانیه
دمای کاری پیوند: منفی 55 تا مثبت 150 درجه سانتی‌گراد، بسته به سازنده
مدارهای سوئیچینگ سریع
مدارهای محافظت در برابر ولتاژ معکوس
مدارهای کلمپینگ و محدودکننده ولتاژ
تجهیزات مخابراتی و ارتباطی
مدارهای سیگنال با جریان پایین
مدارهای الکترونیکی قابل‌حمل
مدارهای یکسوسازی کم‌مصرف
