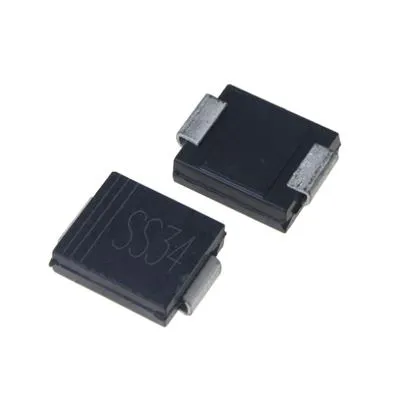

دیود شاتکی SS34 یک دیود یکسوساز سریع با جریان متوسط ۳ آمپر و ولتاژ معکوس تکرارشونده ۴۰ ولت است. این قطعه به دلیل افت ولتاژ مستقیم کم و عملکرد سریع، در منابع تغذیه سوئیچینگ، مبدل‌های DC به DC و مدارهای الکترونیکی کاربرد دارد. پکیج SMC با استاندارد DO-214AB ابعاد بزرگ‌تری نسبت به پکیج SMA دارد و برای نصب سطحی روی بردهای الکترونیکی استفاده می‌شود. SS34 در این پکیج می‌تواند جایگزین SMD مناسبی برای 1N5822 باشد، مشروط به بررسی شرایط حرارتی و مشخصات دیتاشیت.
دیتاشیت:
مشخصات فنی
نوع قطعه: دیود شاتکی (Schottky Barrier Rectifier)
مدل: SS34
جریان متوسط مستقیم: 3 آمپر
حداکثر ولتاژ معکوس تکرارشونده: 40 ولت
حداکثر افت ولتاژ مستقیم: حدود 0.5 تا 0.55 ولت در جریان 3 آمپر، بسته به سازنده
حداکثر جریان ضربه‌ای غیرتکراری: حدود 80 تا 100 آمپر، بسته به دیتاشیت سازنده
نوع نصب: سطح‌نصب (SMD)
پکیج: DO-214AB (SMC)
تعداد پایه: 2 پایه
دمای کاری پیوند: معمولاً از 55- تا 125+ یا 150+ درجه سانتی‌گراد، بسته به سازند
کاربردها
منابع تغذیه سوئیچینگ
مبدل‌های DC به DC
مدارهای یکسوساز سریع
مدارهای محافظت در برابر پلاریته معکوس
مدارهای هرزگرد (Freewheeling)
بردهای الکترونیکی با قطعات نصب سطحی
