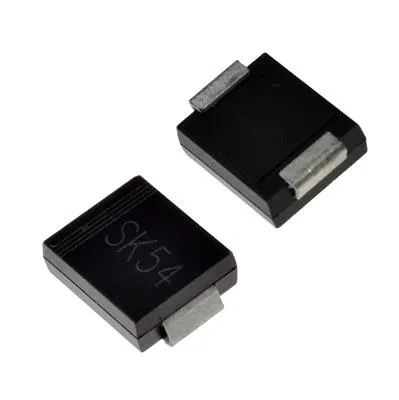

دیود شاتکی SK54 یک دیود یکسوساز با جریان متوسط 5 آمپر و حداکثر ولتاژ معکوس 40 ولت است. این قطعه به دلیل افت ولتاژ مستقیم پایین و عملکرد مناسب در فرکانس‌های بالا، در مدارهای تبدیل و مدیریت توان استفاده می‌شود. پکیج SMC با استاندارد DO-214AB برای نصب سطحی روی بردهای الکترونیکی طراحی شده است.
دیتاشیت:
نوع قطعه: دیود شاتکی یکسوساز
مدل: SK54
جریان متوسط مستقیم: 5 آمپر
حداکثر ولتاژ معکوس تکرارشونده: 40 ولت
حداکثر افت ولتاژ مستقیم: 0.65 ولت در جریان 5 آمپر، مطابق دیتاشیت برخی سازندگان
جریان ضربه‌ای غیرتکراری: 125 آمپر، طبق دیتاشیت برخی سازندگان
جریان نشتی معکوس: وابسته به سازنده و شرایط آزمون
نوع نصب: سطح‌نصب (SMD)
پکیج: DO-214AB (SMC)
تعداد دیود: 1 عدد
نوع دیود: Schottky Barrier Rectifier
دمای کاری پیوند: حدود منفی 55 تا مثبت 150 درجه سانتی‌گراد، بسته به سازنده
منابع تغذیه سوئیچینگ
مبدل‌های DC-DC
یکسوسازی خروجی منابع تغذیه
مدارهای محافظت در برابر پلاریته معکوس
مدارهای دیود هرزگرد (Freewheeling)
تجهیزات الکترونیکی و مدارهای مدیریت توان
